Принцип работы маслоотделителя холодильной установки
Маслоотделители применяются при производстве холодильного оборудования. Линейные ресиверы, маслоотделители, предназначены для отделения масла в холодильной установке, предотвращая повешение температуры испарения и устраняя нагрузку на компрессор. Маслоотделитель устанавливается на нагнетательном трубопроводе между компрессором и конденсатором холодильной установки с холодильным агрегатом, ограниченно растворяющимся в масле.

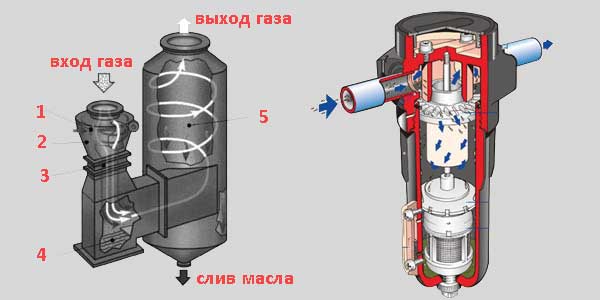

Виды маслоотделителей:
По конструкции маслоотделители разделяют на:
- пустотелые (отделение масла происходит за счёт изменения скорости и направления потока паров хладагента с маслом)
- «циклоны» (добавляются разделяющие поток центробежные силы из-за подачи газа в корпус маслоотделителя по касательной)
- барботажные (пары хладагента проходят сквозь жидкий хладагент).
Выход масла из маслоотделителя происходит автоматически через поплавковый клапан. В холодильных установках применяются различные схемы, как с отдельным, так и с общим маслоотделителем. В первом случае каждый компрессор имеет свой маслоотделитель, из которого масло возвращается в компрессор. Во втором случае масло из общего маслоотделителя по трубке подаётся в линию всасывания и затем поступает в компрессор. Если число параллельно работающих компрессоров болеет трёх, если используются компрессора разной производительности или если неизвестно количество возвращаемого масла, то предпочтительнее оказывается система с маслоотделителем и регуляторами уровня масла.
Маслоотделители для фреоновых и аммиачных установок
В аммиачных холодильных установках хладагент пропускается через небольшой слой жидкого аммиака, такой способ называют барботажным, пары смеси аммиака с маслом барботируют через жидкий слой, при этом масло более эффективно конденсируется, эффективно задерживаются даже маленькие капли. Компрессор постоянно подает в ресивер жидкий аммиак, благодаря чему поддерживается весь цикл. Таким образом, улавливание масла увеличивается до 87%. Аммиачные испарители более подвержены образованию масляной пленки, поэтому применение маслоотделителей зачастую является крайне необходимым решением. В двухступенчатой установке применяется схема с промежуточным сосудом, что позволяет более эффективно отделять и собирать масло, а также равномерно его распределять между компрессорами.
Фреоновые холодильные установки менее подвержены образованию пленки в испарителе, но масло увеличивает вязкость фреона, благодаря чему возрастает сопротивление теплопередачи. В двухступенчатых системах, после каждой ступени компрессора устанавливается маслоотделитель, если компрессор находится ниже испарителя, то масло естественным образом возвращается обратно. Если же компрессор находится выше, то применяются гидравлические затворы, в которых масло накапливается, пока полностью не перекроет сечение, тогда за счет разряжения создаваемого компрессором масло начнет подниматься. Один затвор может поднять масло на высоту до 3 метров, если компрессор находится выше, то такие затворы необходимо устанавливать каждые 3 метра до необходимой высоты.
